MACHINE SIMULATION
Simulacija NC programa na 3D modelima mašina
Eliminišite skupe greške u programiranju i ubrzajte pokretanje obrade na mašini uz cenovno pristupačno i jednostavno rešenje za simulaciju CNC mašina.

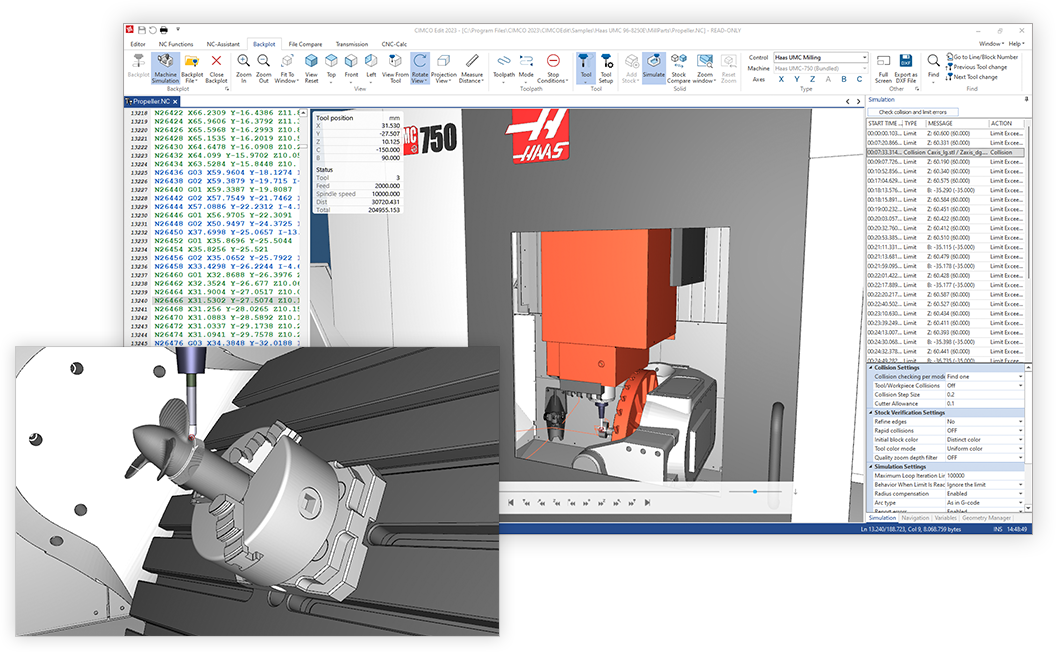

Simulirajte programe na modelima mašina
Machine Simulation je dodatak za CIMCO Edit i snažna nadogradnja postojećeg Backplot-a.
Proverite vaš NC program na 3D modelu CNC mašine i vidite tačno kretanje komponenti kao što su glave, vretena i dodatni uređaji. Sudari i prekoračenja radnih hoda automatski se detektuju, kako bi se obezbedilo da mašina dobije bezbedan i ispravan kod.
Prednosti
Bezbednost u radionici
Zaštitite zaposlene od opasnih situacija i mašine od skupih oštećenja simuliranjem i testiranjem vaših NC programa na računaru pre pokretanja na fizičkoj mašini.
Brže pokretanje obrade
Smanjite vreme potrebno za pripremu posla, probne rezove i kalibraciju. Kada je NC program detaljno simuliran i proveren na PC-u, možete ga pokrenuti s potpunim poverenjem.
Brže iteracije
Optimizujte programe brzim testiranjem novih ideja i izmena na računaru. Uštedite vreme, resurse i habanje mašina.
Brža premeštanja između mašina
Potrebno je prebaciti posao na drugu mašinu? Jednostavno promenite konfiguraciju mašine, prilagodite postavku i ponovo simulirajte NC program da proverite eventualne probleme pre obrade na fizičkoj mašini.
Obuka na računaru umesto na mašini
Koristite dostupnu 3D simulaciju i funkcije za uređivanje NC koda da obučite operatere bez zauzimanja mašine i bez rizika.
Kombinacija simulacije i uređivanja NC koda
Kao potpuno integrisan dodatak CIMCO Edit-u, Machine Simulation pruža snažno rešenje za brzo simuliranje i otklanjanje problema u NC kodu.
Funkcije
Potpuna kontrola simulacije
Analizirajte simulaciju NC programa iz bilo kog ugla ili udaljenosti koristeći zoom, pan i rotaciju. Podesivi klizač brzine u oba smera. Preskakanje na sledeći/prethodni alat, prolaz obrade ili pojedinačni pokret.
Uklanjanje materijala (Stock removal)
Opcije visoke i niske tolerancije za simulaciju uklanjanja materijala na osnovu NC programa. Više načina za definisanje početnog materijala (stock), uključujući uvoz STL fajla. Rezultujući stock se može izvesti kao STL.
Inspekcija
Prikaz NC koda, simulacije i Izveštaja simulacije (Simulation Report) jedan pored drugog. Tokom simulacije, komponente koje učestvuju u sudaru označavaju se crvenom bojom. Svi sudari, prekoračenja osi i greške programa automatski se detektuju i beleže u izveštaju.
Izveštaj simulacije
Automatski generisan izveštaj sadrži detaljan spisak svih grešaka u NC programu. Izaberite bilo koju grešku i skočite direktno na odgovarajući red koda. Izmenite NC kod i izveštaj će se automatski ažurirati, potvrđujući da je problem rešen.
Preuzimanje mašina
Preuzmite i instalirajte unapred pripremljene modele mašina od proizvođača kao što je Haas direktno iz CIMCO Machine Simulation-a. Ili kreirajte sopstvene modele pomoću Machine Configuration Editor-a.
Uslovi zaustavljanja (Stop Conditions)
Automatsko pauziranje simulacije na određene događaje, kao što su prekoračenja hoda, promene alata i različite vrste sudara.
Menadžer geometrije (Geometry Manager)
Definicije mašina prikazuju se u strukturi stabla (machine-tree), gde se mogu pregledati svojstva komponenti poput glave, stola i obratka, ili uključiti/isključiti njihova vidljivost.
Kontrola osa (Axis Control)
Proverite da sve ose rade u okviru svojih granica. Bilo koja osa koja pređe dozvoljeni hod automatski se označava crvenom bojom. Korišćenjem klizača lako možete izvršiti prilagođavanja i odmah videti rezultat.
Integracije sa CAM sistemima
Bez problema prenesite podatke o alatima, držačima i geometriji direktno iz Mastercama, SolidCAM-a ili drugih podržanih CAM sistema u CIMCO Machine Simulation ili Backplot. Izmenite podatke u CAM sistemu i lako ih osvežite u CIMCO okruženju.
Zatražite demo
